濾紙烘幹回流爐

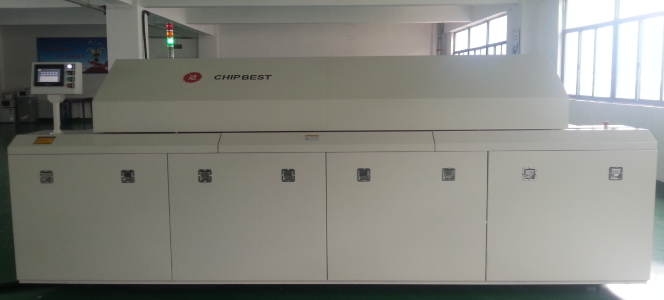

一、 外觀示意圖如下：

規格:
1)加熱部分

—304不鏽鋼爐膛

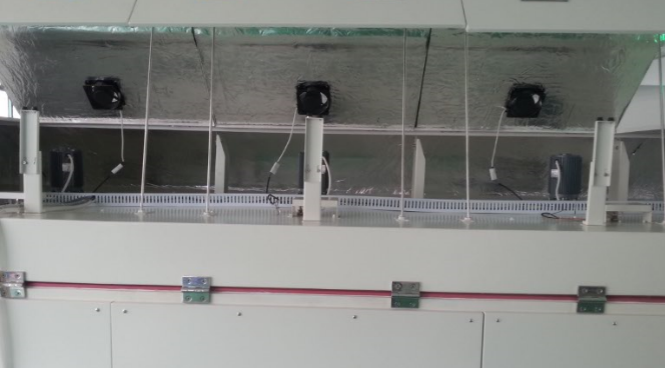

—增壓式強製熱風係統,直聯高溫馬達驅動,加熱區變頻調整風速
—6個加溫模塊,(上3個/下3個),獨立溫控及開關

—溫度控製範圍:室溫-200℃
—溫度控製精度:±1℃(靜態)
—上下紙麵橫向溫度偏差: ±1℃

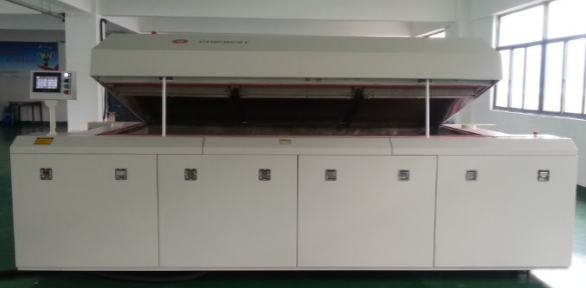

—采用電機驅動，升降爐膛，方便維修更換配件

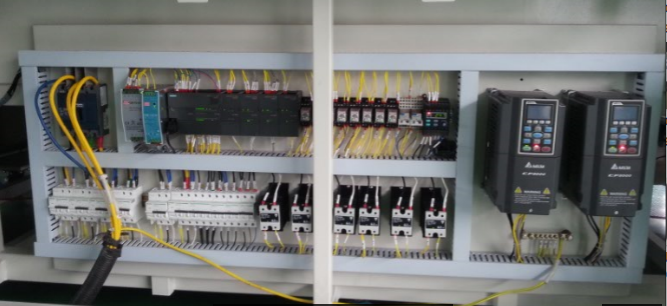

2）控製部分，

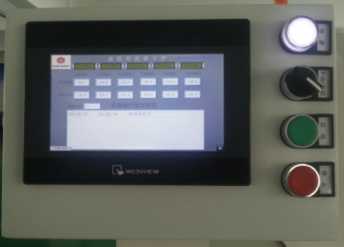

— 觸摸屏

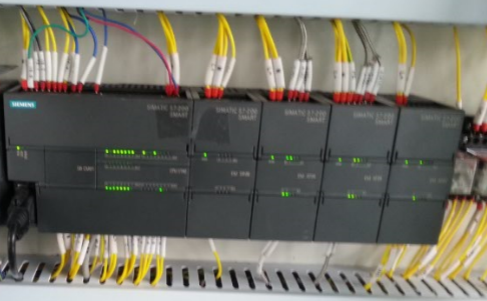

+PLC（西門子）

控製係統
— 熱風馬達異常警報

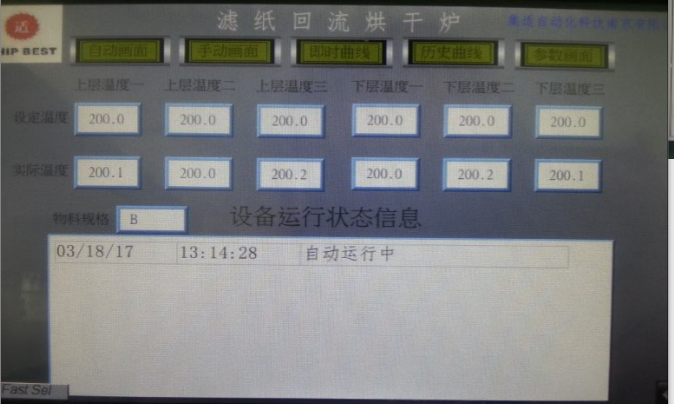

— 溫度曲線分析，存儲，調用功能,

— 熱衝擊度可控

3）傳動部分

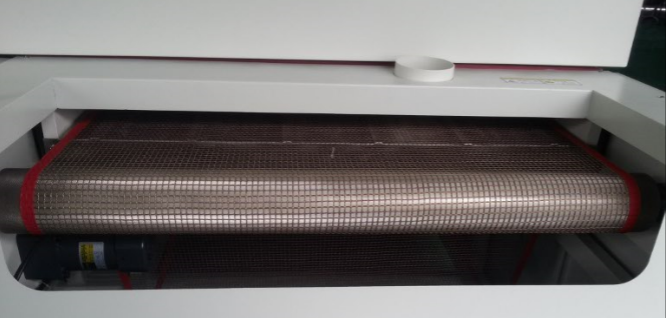

—采用特氟龍材質網帶，減少摩檫和吸熱量，達到節能減排效果
—傳送速度:0.25-1.0M/Min,精度±2mm/min
—傳送高度及方向:970±20mm, 左至右(標準)
—過紙寬度:970mm
—過紙高度:40mm

4）保護係統
—溫度超差、傳送速度超差報緊
—觸摸屏自我診斷
—操作員密碼管理,操作記錄
—延時關機功能
5）機器規格

-外觀采用乳白色噴塑外觀
—機身尺寸: L4000*W1630*H1450mm（具體以實際尺寸為準）
—電源: AC 3Ф 5W 380V 50/60HZ
—啟動功率: 36KW

— 運行功率:7- 10KW

—  室溫到200攝氏度15分鍾

6）溫度控製

爐體外表溫度不高於環境溫度10度
