全自動高精度中速貼片生產線方案

印刷機常見問題

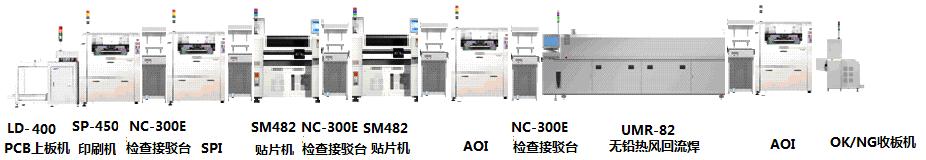

該生產線總長約= 22000mm  最大寬度= 1.69 M   總最大運行電功率= 28.0  KW 總耗氣量=0.8NL/MIN

標準配置元件貼裝範圍：01005（公製0402）元件—55*55MMQFP BGA/72MM連接器，腳間距0.3mmIC/0.5mmBGA

貼片機可貼PCB範圍：適用於50*40*0.38-460*400*4.2mm；從上料到下料實現全自動可貼PCB範圍（上料機到印刷機到貼片機到回流焊可通過PCB交集最大範圍）是：50*50*0.4-450*320*4.2mm

貼裝精度：+/-0.05mm@3sigma(chip), +/-0.03mm@3sigma（IC）

最佳理論速度：56000CPH;

可放置8mm電子電動/氣動喂料器：240支

該線主要用應用於電視機主板、機頂盒主板、家用電器控製板卡、汽車電子、醫療器械、消費類電子產品產品批量化自動化生產線。
