波峰焊之助焊劑噴嘴維護保養方法

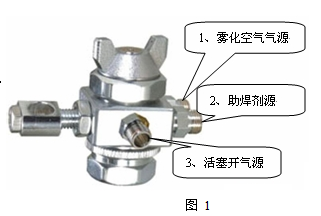

       圖1為助焊劑噴頭噴嘴外觀圖，主要有 3 道通路：霧化空氣氣源通道，助焊劑通道和活塞開啟氣源通道。
      對著噴頭看：左邊 2 為助焊劑管、右邊 1 是向上噴的氣管（調氣管）、左側麵 3 是向下壓頂針的氣管（調水管）、右側麵螺釘是調整霧狀（噴霧形狀）的；從上麵看：中間的孔即噴嘴孔、噴嘴孔外圈是噴氣孔、兩個耳朵上的孔是調整霧狀的氣孔。

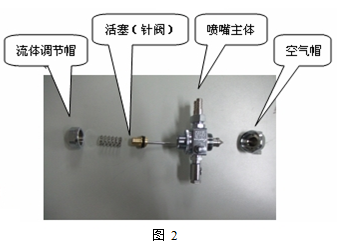

      為了保證助焊劑噴嘴的正常使用與維護，必須對助焊劑噴嘴結構非常了解。如圖2，助焊劑噴嘴主要包括空氣帽、噴嘴主體部分、活塞（頂針）、流體調節帽（噴頭底蓋）幾大塊組成。助焊劑直通噴嘴孔，由噴嘴孔流出，頂針頂住噴嘴孔來控製關、開狀態，噴頭底蓋加彈簧控製頂針的鬆緊即可以控製助焊劑量的大小，將調水管的氣壓調到 0.2KG，將調氣管的氣壓調到 0.02~0.05KG，即有氣同助焊劑一起噴出，噴出的霧狀是圓型的，如果想將霧狀調成橢圓形的，隻需擰鬆右側麵的螺釘即可，調整助焊劑量的大小時，將噴頭底蓋擰鬆或擰緊，或者調整調水管氣壓大小。

波峰焊噴嘴的常見故障：
1、噴頭隻有氣噴出沒有助焊劑；
2、啟動時噴頭有氣噴出，移動了一兩個來回才噴出助焊劑或停下時氣停了還有助焊劑冒出，過了一兩秒才停；
3、噴出的霧狀是偏的不成圓形或橢圓形；
4、啟動瞬間噴出大量助焊劑，噴兩下有氣進入助焊劑管內,，造成沒助焊劑噴出來。

波峰焊噴嘴的維護保養及處理方法：
1、先看有沒有氣壓，將氣壓調到相應的位置，拔下噴頭上助焊劑接頭看有沒有助焊劑流出，如果管內有空氣將管內空氣排出，將噴頭底蓋擰鬆。
2、將噴頭底蓋擰下，彈簧拿出，用鉗子拔出頂針，在頂針皮圈上加黃油，裝回去即可。
3、用毛刷蘸稀釋劑或酒精刷一刷噴頭帽或有時間也可以拆下噴頭帽清洗一下上麵的小孔。在生產時可一個小時刷一次。
4、噴頭帽沒擰緊將其擰緊或噴頭嘴鬆了，用專用扳手擰緊噴頭嘴，千萬不能用鉗子鉗，否則噴頭帽就擰不上了；再就是噴頭使用時間長了嚴重腐蝕，噴頭內部助焊劑管同氣管相通，停止時助焊劑進入氣管，啟動時空氣壓力大進入助焊劑管，要更換噴頭。
